INSTALACIÓN TELEFONICAS

ICT (nfraestructura común de telecomunicaciones) : normativa que nos indica como hay que realizar las instalaciones de telecomunicaciones.

1. señales de TV y Radio.
2. telefonia (RTB, RDSI, Fibra Optica…).
3. otras telecomunicaciones.

INTEGRACION DE VOZ Y DATOS EN UN EDIFICIO:

Sistema de cableado estructurado: consiste en el tendido de cables en el interior de un edificio con el proposito de plantar una red

• OBJETIVOS:

• Cumplir la normativa.
• Utilizar conexiones estándar.
• Flexibilidad y modalidad ante modificaciones o ampliaciones futuras.
• Gestión centralizada de puntos de conexión.
• Independencia de la tecnología y del fabricante.

• FACTORES

• Necesidades de la empresa.
• Cumplir con los estándares y normativas de referencia.
• Coste.
• El sistema debe cubrir todos los servicios requeridos.

NORMATIVA: hay normas de carácter:

• Internacional como ISO (Estándares en general), IEC (Electricidad), UIT (Telecomunicaciones).
• Europeo: CEN, CENELEC, ETSI.
• España: AENOR, ENAC

ESTRUCTURA:

1. Subsistema de campus: tiene una distancia de 3Km y 1.000.000 de metros cuadrados de alcance

1. CABLEADO:



RACK CON PATCH PANELS

• Distribuidor de campus(CD): es el elemento del que parten los cables que forman el cableado de campus. Cableado troncal.
• Distribuidores de edificio(BD): sirve para interconectar el cableado troncal de campus con el cableado troncal de edifico.
• Distribuidor de planta(FD): cableado entre el distribuidor en la planta. Cableado vertical.
• Tomas de usuario(FO): la toma de cada usuario.
1. sub-sistema vertical: la distribución del cable entre distintas plantas o pisos.
2. sub-sistema horizontal: cableado entre las mismas plantas.
1. PATCH PANELS.
2. LATIGUILLOS.
3. RACK DE INTERCONEXION.
4. TOMAS DE USUARIO RJ45

CONCEPTOS

• Categoría: es el grado de calidad que presentan los cables de par, de fibra óptica, los patch panels y los conectores.

• Enlace: conjunto formado por cada segmento instalado de cable con sus conectores formando parte de un subsistema de cableado.

• Canal: es el enlace mas los latiguillos de interconexión hacia los equipos activos.

• Clase: determina las características de transmisión de un enlace o canal una vez que se ha constituido.

CENTRALITAS

Es un sistema que permite la conmutación telefónica.  Cubre las necesidades de comunicación interna estableciendo los enlaces entre los distintos terminales telefónicos y canalizando las llamadas entrantes y salientes, ademas permite la conexión de cualquier otro dispositivo que trabaje con lineas telefónicas.

Tienen carácter privado, así que nadie ajeno puede acceder a ellas.

Elección de centralitas

• En primer lugar hay que considerar las lineas de entrada y deberemos considerar como son las lineas de entrada (RDSI, Fibra optica, etc) considerando el numero y tipo.

• Extensiones.

Arquitectura

• Unidad de procesamiento y control: se encarga de procesar y controlar todo el trafico generado en las lineas entrantes o salientes.

• Matriz de conmutación: se encarga de establecer el canal o el camino para intercomunicar a los diferentes usuarios. Tendremos matrices de conmutación espacial y temporal.

• Unidad de gestión de periféricos: se encarga a de gestionar todos los interfaces que se conectan con ella.

Configuración

• Plan de numeración. Consiste en identificar a cada extensión por un numero único. Ademas se permite acceder a funciones especiales marcando ciertos códigos.

• Servicio de horario. Realiza diferentes funciones dependiendo de la hora en que se encuentre.

• Clases o categorías de servicio. Configuramos la centralita dependiendo de que este conectado en cada extensión.

• Grupos de extensiones. Se pueden definir grupos de extensiones para diseñar un comportamiento de una centralita.

• Patrones de timbre. Se pueden definir timbres distintos dependiendo el origen de la llamada y del momento de la llamada.

• Selección automática de ruta. La centralita debe ser capaz de encaminar la llamada por la ruta menos cara dependiendo del tipo de llamada y del horario de la misma.

• Gestión de llamadas. La centralita debe ser capaz de realizar funciones de gestión de llamadas como retener llamada, guardar mensaje de voz, identificar al que llama, etc.

• Estadísticas e informes. La centralita debe guardar un historial de las llamadas de manera que se pueda comprobar el uso.

• Otros dispositivos. Debe encargarse de realizar funciones con otros dispositivos que no sean teléfonos como faxes, alarmas, etc.

RED DE TELEFONIA MOVIL

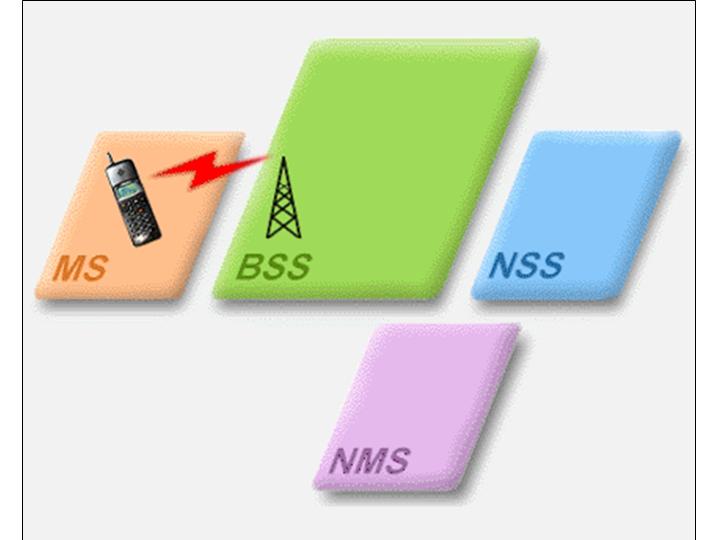

Se basa en 4 subsistemas

• MS(mobile station): cada uno de los teléfonos móviles que tenemos.
• BBS(sub-sistema de estaciones de base): están situadas estratégicamente para dar cobertura a todos los usuarios.

• BTS: trasceptor de estacion base. se encarga de las comunicaciones de radio
• BSC: controlador de estacion base. se encarga de gestionar las comunicaciones y realizar cambio de antena cuando proceda.

• NSS: sistema de conmutacion de red.permite la conexión entre estaciones base

• Incluyen una serie de datos
• HLR: registro de usuarios locales (abonados locales)
• VLR: registro de usuarios visitantes (usuarios temporales de una zona)
• AuC: centrales de autenticar encargada de autenticar a los usuarios en la celda  esto se realiza a trabes del imei
• EIR: registro de identificacion de móviles.
• Equipos autorizados
• Móviles con problemas
• Móviles no autorizados

• NMS( sistema de monitoreo de red): se encarga de gestionar la red

SISTEMA CELULAR

Formada por celdas hexagonales con 2 objetivos

• No queden zonas sin cubrir
• Se optimize el consumo de energia

TERMINAL MOVIL

Esta formado por un transmisor encargado de formar las señales de voz en ondas electromagnéticas

• RECEPTOR: convierte la señal electromagnética en una señal electroacústica

• ANTENA: emite y recibe las señales electromagneticas

• CIRCUITO CONTROL: coordina la comunicación y administra otros dispositivos del móvil como el teclado o la pantalla

• BATERIA: sirve para alimentar el terminal.

            - Antiguamente de niquel cadmio.
            - Actualmente son de litio.

• TARJETA SIM: identifica al usuario y este pueda realizar y recibir llamadas en la red telefónica guarda 3 tipos de datos

          - codigo de acceso
          - datos de usuario : contactos, reg de llamadas, mensajes…
          - datos de operador : identifica la celda en la que nos encontramos

Telefonía móvil

Ha supuesto una revolucion en el campo de las comunicaciones ya que gracias a ella es posible hablar sin restricciones.

• Primeros dispositivos (1990) - Analógicos. TACS 900 (900Mhz) MDF - Moviline.

•  2G (1992)- Digitalización (MDT). Trabaja en la banda de 900Mhz o 1800Mhz en Europa. Buscaba:

• Dar servicio a la creciente demanda.
• Unificación de un sistema europeo.
• Mejorar la calidad de servicio.
• Conexión con telefonía fija.
• Terminales economicamente asequibles.
• Número de teléfono único por abonado.
• Nuevos servicios (SMS, buzón de voz, etc)
• Se definió el estandar GSM (Global System for Mobile comunication) para cumplir todas estas cosas.

• 2.5G (1997) - envío y recepción de contenidos multimedia. Aparece la tecnología GPRS que permitia el envío de datos a una velcidad aceptable para poder enviar imaganes, sonidos, etc y a mayores conexión a internet a una velociad máxima de 114kbps.

•  3G (2002) - conexión de alta velocidad. Utiliza la tecnología UMTS.

• 3.5G (2005) - conexion a mayor velocidad gracias a la tecnología HSDPA.

• 4G (2010) - Lanzado en Japón en 2010, lanzamiento provisto al resto del mundo en 2020.

Velocidades


1G - Analogica - voz.
2G - Digital GSM - alrededor de 10kbps.
2.5G - GPRS alrededor de 100kbps.
3.G - UMTS alrededor de 2Mbps / EDGE alrededor de 300kbps.
3.5 - HSDPA alrededor de 14Mbps.
4G - HSUPA/HSUPA+ alrededor de 100Mbps.
