Conceptos basicos de Comunicaciones

TELECOMUNICACIÓN

Técnica que consiste en trasmitir un mensaje desde un punto a otro normalmente de forma bidireccional ej: teléfono, telegrafía, televisión, la conexión entre ordenadores.


Esquema de un sistema de telecomunicacion

Emisor: sistema que emite el mensaje

Receptor: sistema que recibe el mensaje

Canal de transmisión: sistema desde el cual se envía el mensaje

Código: lenguaje mediante el que se transmite el mensaje

Contexto: tiempo en el que se envía el mensaje

TIPOS DE TELECOMUNICACIONES

• Punto a punto: origen un puto destino un punto
• telégrafo, carta, llamada,

• Multipunto: el origen es un punto el destino muchos
• una carta en el tablón del la iglesia

INFORMACION DATO Y SEÑAL

INFORMACION: es un mensaje que envía el emisor al receptor y que ambos entienden

DATO: cada una de las unidades que forman un mensaje y no tiene significado propio

SEÑAL: codificación o representación eléctrica o electromagnética de los datos.

TIPOS DE SEÑALES

• ANALOGICAS: esta formada por infinitos valores en infinitos instantes de tiempo. Una señal analógica se puede obtener a partir de la suma de señales de diferentes frecuencias

• Ancho de banda: diferencia entre las frecuencias máxima y mínima que forma una señal.
•  Espectro: amplitud de las diferentes frecuencias que forman una señal.

• DIGITALES: esta formado por finitos valores en finito tiempo
• tiene dos datos el código binario
• un byte son 8bits

TRANSMISION:

• ANALOGICA:  tiene problemas con la atenuación por lo que se utlizan amplificadores en analogica, pero aumentan la señal y ruido amplificando.
• En digital hay atenuacion y se regeneran los datos con CAD>repetidores>DAC (sin ruidos ni distorsiones)

• DIGITAL: genera finitos valores en finitos instantes de tiempo. Para transimitir datos analogicos tenemos que transformarlos a digital con CAD. Si se atenua se utilizan repetidores.

• ventajas de la transmison digital
• coste inferior
• mas inmune a ruidos
• seguridad
• polivalente

• Velocidad: mide el tiempo que tarda en llegar la informacion de un punto a otro.Se mide en bits/s.

TECNICAS DE TRANSMISIÓN


Banda Base: banda donde se encuentra la informacion. entre 20 y 20kHz
Modulacion: tecnica que se utiliza para transmitir señales en banda base a otras frecuencias. La señal de modulacion esta en la banda base La modulacion se hace por:

• Restricciones del medio. Movemos la banda base a la frecuencia que deseamos.
• Tamaño de la antena. Es inversamente proporcional a la frecuencia.Cuanto mayor es la frecuencia mas pequeña debe ser la antena.
• Envio de varias señales. Moviendo las señales a distintas frecuencias, evitamos que se solapen.



Señal (Moduladora + Portadora = Modulada)

• Moduladora: señal que contiene la informacion
• Portadora: señal que se modificara.
• Modulada: resultado de la modulacion.

TECNICAS DE TRANSMISON
SEÑALES	DATOS ANALOGICOS	DATOS DIGITAELES
ANALÓGICAS	AM- mod de amplitud FM- mod de frecuencia PM- mod de fase	ASK FSK PSK
DIGITAL

AM: se varia la amplitud de la señal portadora en función de la info de la moduladora.

FM (Modulación en frecuencia): la señal de info modifica la frecuencia de la señal portadora

PM (modulación en fase): modifica la fase de la señal.

DIGITAL

ASK: modulación en amplitud de 1 o 0

FSK: modula la frecuencia para conseguir 1 o 0

PSK: modula la fase de una señal  para conseguir 1 o 0

QAM: juntan la ASK y PSK (amplitud y fase).

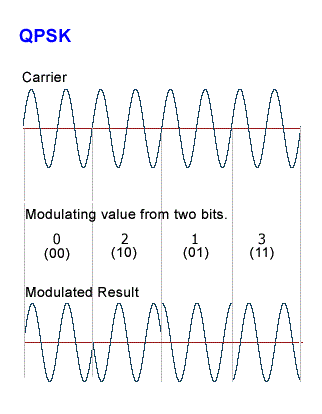

QPSK: Consiste en desplazar la fase de la señal en funcion del codigo que se quiera transmitir.

Modulacion por impulsos codificados.


Muestrear, codificar y cuantificar.

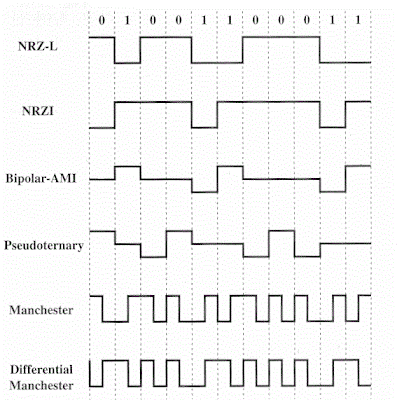

NRZ-L: Codifica un 0 logico como tension positiva y un 1 logico como negativa.
NRZ-I: Codifica un 0 como no cambio de valor y un 1 como un cambio.
Bipolar: Un 0 logico lo envia como valor de referencia y los 1 intercambian valores altos y bajos consecutivamente.
Mancheter: funciona con el flanco descendente para 0 logico y ascendente para 1 logico
Mancheter diferencial: cuando hay un 0 hay 2 transiciones inicio y medio. cuando hay un 1 una transición medio

Perturbaciones en la transmisión




Perturbación: Todos aquellos efectos nocivos que modifican la forma de nuestra señal durante la transmisión.

• Atenuación: disminución de energía de la señal a lo largo del canal. Se corige con amplificadores o repetidores.

• Ruido: es una señal aleatoria que se suma a la señal de información y perjudica la calidad de la señal en la recepción.

• Térmico: se debe a la temperatura.
• Impulsivo: aleatorio, corto y muy intenso. Se debe al arranque de maquinaria pesada cerca del medio de transmisión.
• Interferencias:

• Distorsión: ocurre cuando la onda que llega al receptor no tiene la misma forma que la onda que salio del transmisor.

• Retardo: la onda llega retardada.
• Atenuación: se modifica la amplitud de cada componente frecuencial.
• Intermodulación: aparecen componentes frecuenciales que no estaban en la señal original.

• Diafonía: ocurre solo en cables metálicos y ocurre que si hay dos cables metálicos en paralelos la señal que le llega a uno se la transfiere electromagneticamente al otro cable.
